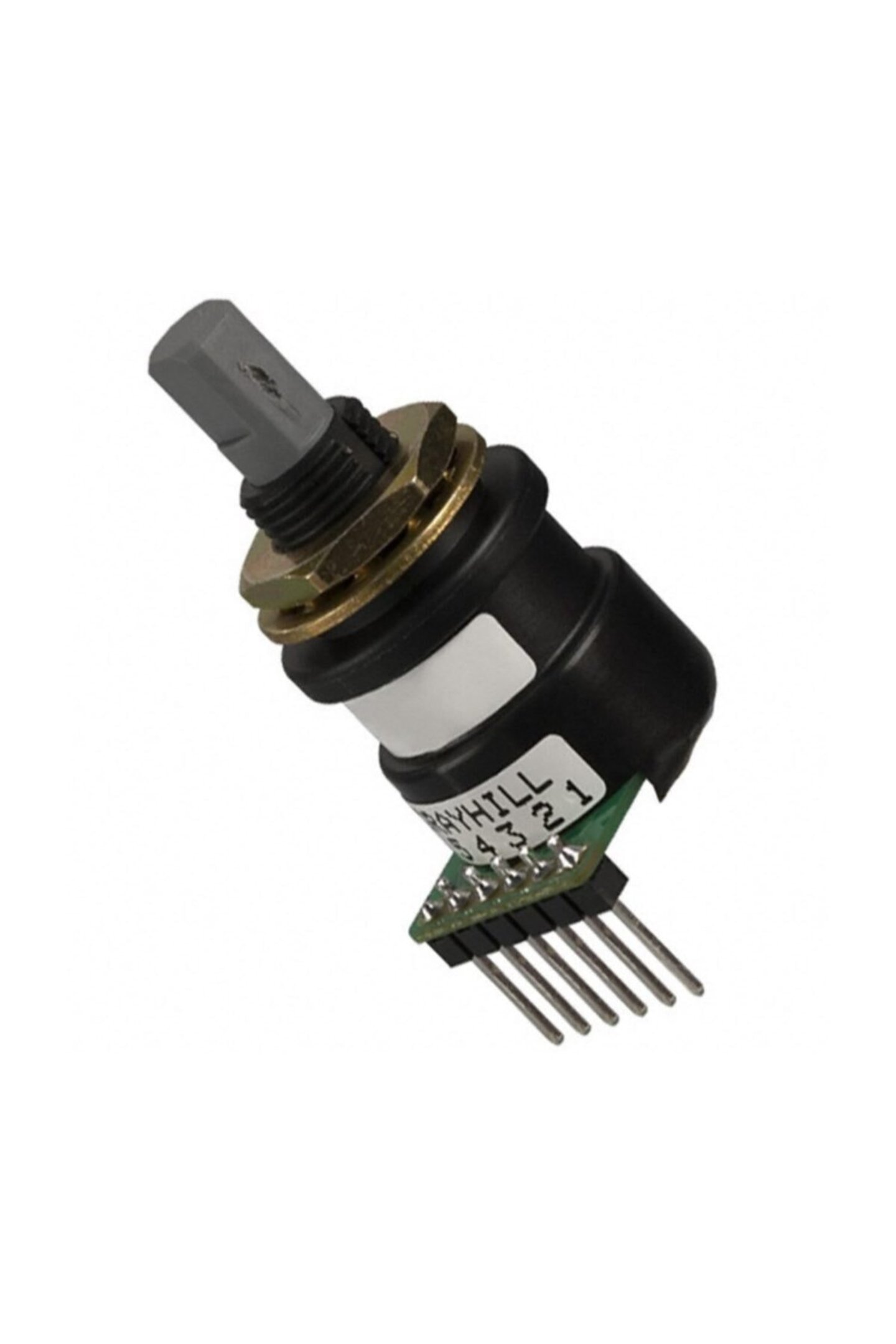

Grayhill 61C22-01-04-02 Optik Rotary Enkoder Butonlu 16 Palsli Panel Tipi Kuadratür

Devir başına 16 pals üreten, dahili butonlu optik artımlı döner enkoder; 5 V beslemeli.

Döner enkoder, bir milin ne kadar ve hangi yöne döndürüldüğünü elektriksel sinyale çeviren bir konum algılama elemanıdır. Kullanıcı düğmeyi çevirdiğinde enkoder, dönüşü darbe dizisi halinde çıkışa aktarır; bağlı olduğu devre bu darbeleri sayarak dönüş miktarını, darbelerin sırasına bakarak da yönü belirler. Bu yapı, ayar düğmelerinin sayısal sistemlere bağlanmasının standart yoludur.

Bu model optik çalışma prensibine dayanır. Mil üzerindeki delikli bir disk, ışık kaynağı ile alıcı arasında döner ve ışığın kesilip geçmesiyle darbeler üretilir. Optik yöntem, mekanik kontak esasıyla çalışan enkoderlerde görülen kontak zıplaması ve aşınma sorunlarını büyük ölçüde ortadan kaldırır. Bu nedenle sık kullanılan ve uzun ömür beklenen arayüzlerde tercih edilir.

Enkoder devir başına on altı pals üretir. Bu değer, bir tam turda on altı ayrı adım algılanacağı anlamına gelir ve menü gezinme, seviye ayarı, değer artırma azaltma gibi kullanıcı arayüzü uygulamaları için uygun bir çözünürlüktür. Çok yüksek çözünürlüklü enkoderlerde küçük bir el hareketi büyük değişim yaratırken, on altı palslik yapı elle çevrilen düğmelerde denetimli bir his sunar.

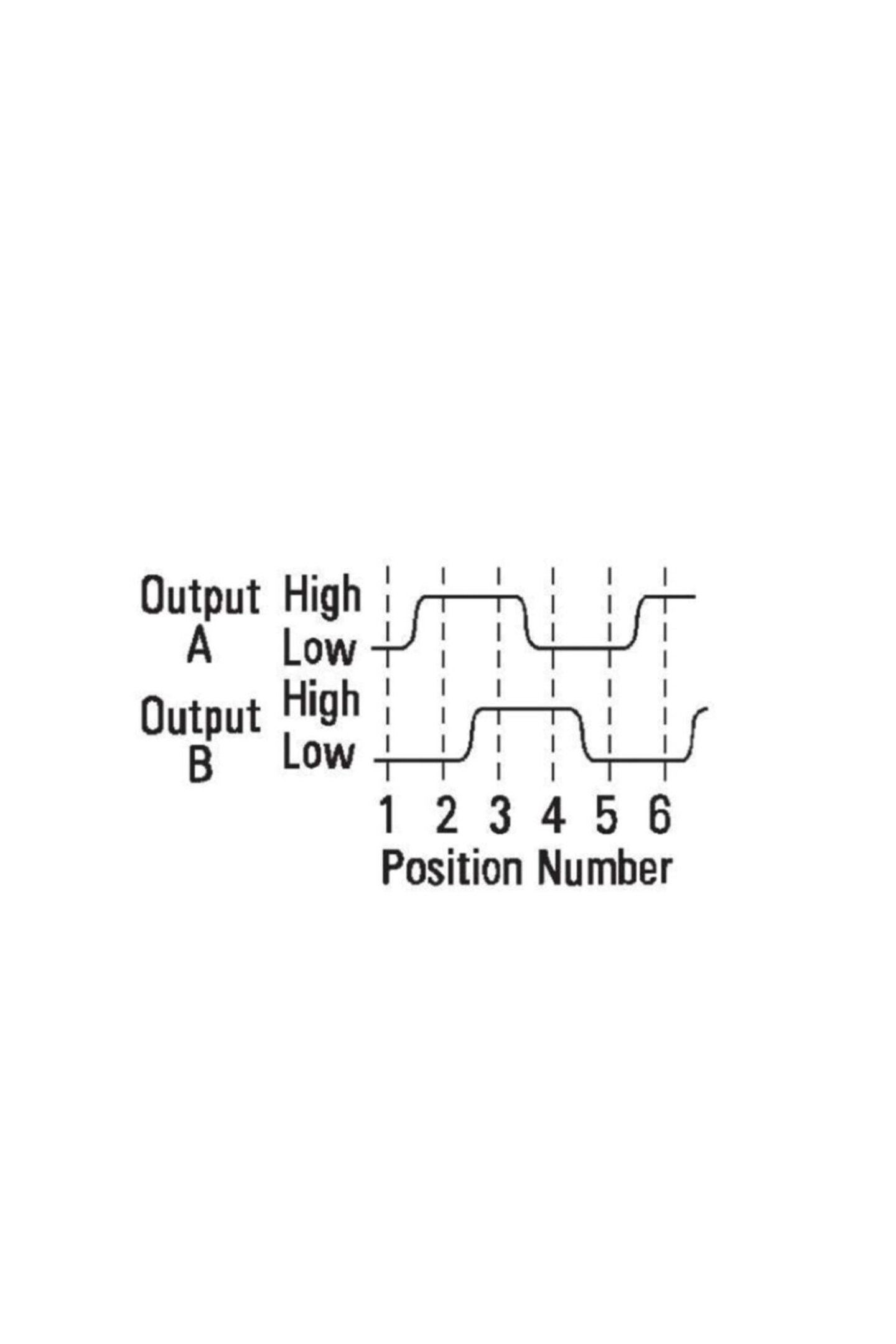

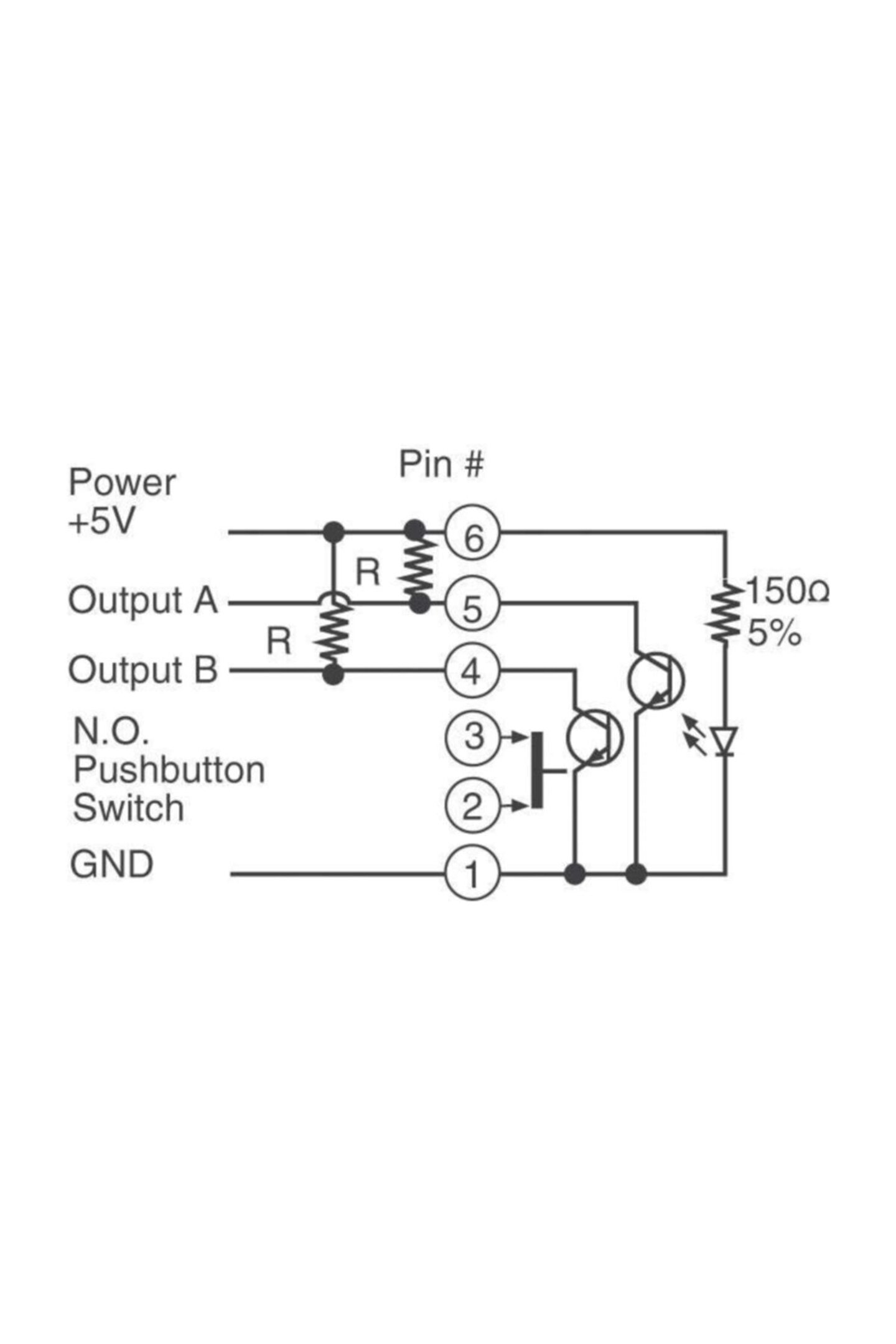

Çıkış kuadratür biçimindedir; yani iki kanal birbirine göre kaydırılmış darbeler üretir. Devre, hangi kanalın önce değiştiğine bakarak dönüş yönünü belirler. Bu, tek kanallı çözümlerin sağlayamadığı bir bilgidir ve saat yönü ile ters yönü ayırt etmeyi mümkün kılar.

Enkoder durak konumlu yapıya sahiptir. Mil çevrilirken her adımda hafif bir tıklama hissi verir ve düğme adımlar arasında değil, adım üzerinde durur. Bu his, kullanıcının kaç adım ilerlediğini parmağıyla takip etmesini sağlar ve arayüzün daha kesin kullanılmasına yardımcı olur.

Gövde içinde ayrıca bir bastırma anahtarı bulunur. Mil aşağı doğru bastırıldığında bu anahtar devreye girer. Böylece tek bir eleman hem değer seçmeyi hem de seçimi onaylamayı sağlar; ayrıca buton yerleştirmek gerekmez ve panel üzerinde yer kazanılır. Mil dörtte bir inç çapında, düz uçlu yapıdadır ve standart düğme başlıkları bu ölçüye göre üretilir.

Elemanın dönme ömrü en az bir milyon döngü olarak tanımlanmıştır. Bu değer, günlük kullanımda yıllarca hizmet vermesi anlamına gelir ve profesyonel cihaz tasarımlarında aranan bir dayanıklılık seviyesidir. Montaj hem panele hem de baskı devre kartına yapılabilir; sonlandırma uçları kart deliklerine geçecek biçimde tasarlanmıştır.

Elemanın öne çıkan özellikleri optik çalışma yapısı, kullanıcı arayüzü uyumu ve dayanıklılık etrafında toplanır.

Optik Algılama: Dönüş hareketi ışık esasıyla algılanır. Mekanik kontak aşınması ve kontak zıplaması gibi sorunlar bu yöntemle büyük ölçüde ortadan kalkar.

Devir Başına 16 Pals: Bir tam turda on altı adım algılanır. Elle çevrilen ayar düğmeleri için dengeli ve denetimli bir çözünürlük sunar.

Kuadratür Çıkış: İki kanallı darbe yapısı dönüş yönünün belirlenmesini sağlar. Saat yönü ve ters yön ayrı ayrı algılanabilir.

Durak Konumlu Yapı: Her adımda hafif bir tıklama hissi verir. Kullanıcı kaç adım ilerlediğini dokunarak takip edebilir.

Dahili Bastırma Anahtarı: Mil aşağı bastırıldığında devreye giren bir anahtar bulunur. Seçim ve onay işlevi tek eleman üzerinde toplanır.

5 V Besleme: Eleman beş volt besleme ile çalışır. Yaygın sayısal devrelerin besleme seviyesiyle doğrudan uyumludur.

Panel Montajı: Cihaz ön yüzeyine montaj yapılabilir. Somunlu montaj yapısı, düğmenin panele sağlam biçimde sabitlenmesini sağlar.

Kart Montajı: Sonlandırma uçları baskı devre kartı deliklerine geçecek biçimde tasarlanmıştır. Panel ve kart montajı birlikte kullanılabilir.

Dikey Yerleşim: Mil kart yüzeyine dik konumdadır. Ön panelli cihaz tasarımlarında en yaygın kullanılan yerleşim biçimidir.

Standart Mil Ölçüsü: Mil dörtte bir inç çapında ve düz uçludur. Piyasada yaygın bulunan düğme başlıkları bu ölçüye uyar.

Bir Milyon Döngü Ömür: Dönme ömrü en az bir milyon döngü olarak tanımlanmıştır. Yoğun kullanılan arayüzler için uygun bir dayanıklılık seviyesidir.

Nem Duyarlılığı Seviyesi 1: Eleman nem duyarlılığı açısından sınırsız sınıfta tanımlanmıştır. Özel kurutma işlemi gerektirmeden saklanabilir ve işlenebilir.

Sınırsız Dönüş: Mil bir uçtan diğerine sınır olmadan sürekli çevrilebilir. Potansiyometrelerden farklı olarak dönüş açısı sınırlaması yoktur.

Endüstriyel Seri: Eleman uzun yıllardır kullanılan bir seriye aittir. Uç düzeni ve montaj ölçüleri, tasarımda öngörülebilirlik sağlar.

Uzun Süreli Kullanıma Uygun Tasarım: Optik algılama ve dayanıklı gövde yapısı bir arada, elemanın uzun ömürlü kullanım için tasarlanmış yapısını korumasını sağlar.

Ayrı Ayar ve Onay Gerektirmez: Dönme ve bastırma işlevlerinin aynı gövdede toplanması, panelde ayrı bir onay butonu yerleştirme ihtiyacını ortadan kaldırır ve kablolamayı sadeleştirir.

Öngörülebilir Uç Düzeni: Seriye ait montaj ve uç ölçüleri tanımlıdır. Kart tasarımı yapılırken ayak izi önceden belirlenebilir ve üretim sırasında sürpriz yaşanmaz.

Elemanın en yaygın kullanım alanı cihaz ön panelleridir. Ölçü aletleri, laboratuvar cihazları, ses ekipmanları, tıbbi olmayan endüstriyel göstergeler ve kontrol panelleri gibi ürünlerde kullanıcı ayarı bu tip bir düğme ile yapılır. Menüde gezinmek, bir değeri artırıp azaltmak ve seçimi onaylamak tek eleman üzerinden yürütülür.

Endüstriyel kontrol panellerinde enkoder, operatörün makineye ayar girmesini sağlar. Hız, sıcaklık, süre ve konum gibi parametreler döner düğme ile ayarlanır. Durak konumlu yapı, operatörün ekrana bakmadan bile kaç adım ilerlediğini hissetmesine yardımcı olur; bu, yoğun üretim ortamlarında pratik bir avantajdır.

Ses ve görüntü ekipmanlarında döner enkoderler seviye ve kanal ayarı için kullanılır. Sınırsız dönüş özelliği, yazılım tarafında tanımlanan aralıkla çalışmayı mümkün kılar; düğmenin fiziksel bir sonu olmadığı için farklı menülerde farklı aralıklar aynı düğme ile yönetilebilir.

Gömülü sistem ve mikrodenetleyici projelerinde enkoder, kullanıcı arayüzünün temel giriş elemanıdır. Ekranlı bir projede menü gezintisi, ayar değişikliği ve onay işlemi tek düğme ile çözülür. Bu, panel üzerindeki eleman sayısını azaltır ve tasarımı sadeleştirir.

Ölçüm ve konumlandırma düzeneklerinde enkoder, elle yapılan hareketin sayısal olarak izlenmesini sağlar. Bir mikrometre tablasının ya da elle çevrilen bir mekanizmanın konumu bu şekilde takip edilebilir.

Eğitim ve laboratuvar çalışmalarında eleman, kuadratür sinyal çözümlemesinin öğretilmesinde kullanılır. İki kanalın darbeleri osiloskopta izlendiğinde yön bilgisinin nasıl elde edildiği doğrudan görülür; bu, teorik anlatımı somutlaştıran bir uygulamadır.

Onarım ve yenileme çalışmalarında eleman yedek parça olarak değerlendirilir. Ön panel düğmesi aşınmış veya arızalanmış cihazlarda, aynı montaj ölçülerine sahip bir enkoder ile değişim yapılabilir.

Test ve kalibrasyon düzeneklerinde enkoder, elle yapılan ince ayarın sayısal olarak kaydedilmesini sağlar. Operatörün çevirdiği miktar doğrudan sayıya dönüştüğü için, ayar değeri not alınabilir ve sonraki denemede aynı noktaya dönülebilir.

Sahne ve stüdyo ekipmanlarında döner düğmeler yoğun biçimde kullanılır. Karanlık ortamda ekrana bakmadan ayar yapabilmek, durak konumlu yapının sağladığı dokunsal geri bildirim sayesinde mümkün olur.

İlk fayda dayanıklılıktır. Optik algılama, mekanik kontak esasıyla çalışan çözümlerde görülen aşınmayı ve zamanla artan sinyal bozulmasını büyük ölçüde ortadan kaldırır. Bir milyon döngülük tanımlı ömür, yoğun kullanılan arayüzlerde uzun süreli hizmet anlamına gelir.

İkinci fayda sinyal temizliğidir. Kontak zıplamasının azalması, yazılım tarafında karmaşık süzme algoritmalarına duyulan ihtiyacı düşürür. Darbelerin doğrudan sayılabilmesi, yazılımı sadeleştiren bir katkıdır.

Üçüncü fayda yer tasarrufudur. Dönme ve bastırma işlevlerinin tek elemanda toplanması, panel üzerinde ayrı bir onay butonu yerleştirme ihtiyacını ortadan kaldırır. Küçük yüzeyli cihazlarda bu belirleyici bir kazançtır.

Dördüncü fayda kullanım hissidir. Durak konumlu yapı, her adımda geri bildirim verir. Kullanıcı ayarı gözle takip etmek zorunda kalmadan adım sayısını hissedebilir; bu, arayüzün daha rahat kullanılmasını sağlar.

Beşinci fayda tasarım esnekliğidir. Sınırsız dönüş, aynı düğmenin farklı menülerde farklı aralıkları yönetmesine imkan verir. Yazılım güncellendiğinde donanım değiştirmek gerekmez.

Altıncı fayda montaj kolaylığıdır. Hem panele hem karta montaj yapılabilmesi, mekanik tasarımda seçenek sunar. Standart mil ölçüsü, düğme başlığı bulmayı kolaylaştırır.

Kullanım tarafında dikkat edilecek noktalar vardır. Kuadratür sinyallerin okunması için yazılım tarafında kesme tabanlı bir yöntem kullanmak, hızlı çevirmelerde adım kaçırmayı önler. Besleme hattına yakın bir kondansatör bağlanması, sinyal kalitesini korumaya yardımcı olur. Montaj sırasında milin eksenine yandan kuvvet uygulanmaması, yatak ömrü açısından önemlidir.

Bakım tarafında eleman sade bir yapı sunar. Gövde yüzeyindeki toz kuru bir bezle silinebilir. Mil çevresine sıvı veya yağ uygulanmamalıdır; optik yapı bu tip müdahalelere gerek duymaz. Kullanılmadığı dönemlerde antistatik poşet içinde ve kuru ortamda saklanması önerilir.

Yedinci fayda öngörülebilir bakımdır. Tanımlı dönme ömrü, cihaz tasarımcısının bakım aralığını hesaplayabilmesini sağlar. Bu, profesyonel ürün geliştirmede beklenen bir bilgidir.

Sekizinci fayda kablolama sadeliğidir. İki kanal, bir anahtar ve ortak uçların tek gövdede toplanması, panel arkasındaki kablo sayısını azaltır ve montaj süresini kısaltır.

Cihaz tasarlayan elektronik geliştiriciler için eleman, kullanıcı arayüzünün temel giriş bileşenidir. Ön panelde tek düğme ile gezinme ve onaylama sağlamak, tasarımı sadeleştiren bir tercihtir.

Endüstriyel kontrol paneli üreten ve bakımını yapan kullanıcılar için eleman, operatör arayüzünün dayanıklı bir parçasıdır. Yoğun kullanım altında uzun ömür beklenen noktalarda tercih edilir.

Gömülü sistem ve mikrodenetleyici projeleri yürüten kullanıcılar, ekranlı arayüzlerinde eleman sayısını azaltmak için enkoderi kullanır. Menü gezintisi ve onay tek bileşenle çözülür.

Mühendislik öğrencileri ve laboratuvar çalışanları için eleman, kuadratür sinyal ve yön algılama konularını uygulamalı olarak çalışma imkanı sunar. Osiloskop üzerinde iki kanalın karşılaştırılması öğreticidir.

Onarım ve teknik servis alanında çalışan kullanıcılar, ön panel düğmesi arızalanmış cihazlarda eleman değişimi yapar. Standart montaj ölçüleri, uyumlu bir yedek bulmayı kolaylaştırır.

Hobi olarak elektronikle ilgilenen ve kendi cihazını üreten kullanıcılar için eleman, profesyonel görünümlü bir arayüz kurmanın sade yoludur. Döner düğme ile yönetilen bir menü, projeye tamamlanmış bir his katar.

Ürün geliştirme ekipleri, arayüz denemelerinde farklı çözünürlükteki enkoderleri karşılaştırmak için bu elemanı bir referans olarak kullanır. On altı palslik yapı, elle çevrilen düğmelerde yaygın kabul gören bir başlangıç noktasıdır.

Atölye ve prototip laboratuvarı işleten kullanıcılar için eleman, arayüz denemelerinde tekrar tekrar kullanılabilen bir malzemedir. Bir projeden sökülüp başka bir panele takılabilmesi ve tanımlı dönme ömrünün yüksek olması, aynı elemanın uzun süre farklı çalışmalarda değerlendirilmesini mümkün kılar. Bu, deneme aşamasında malzeme yenileme ihtiyacını azaltan pratik bir özelliktir.

Elemanla çalışırken mil üzerine takılacak düğme başlığının çapının mil ölçüsüne uygun seçilmesi, dönüş hissinin düzgün olmasını sağlar.
