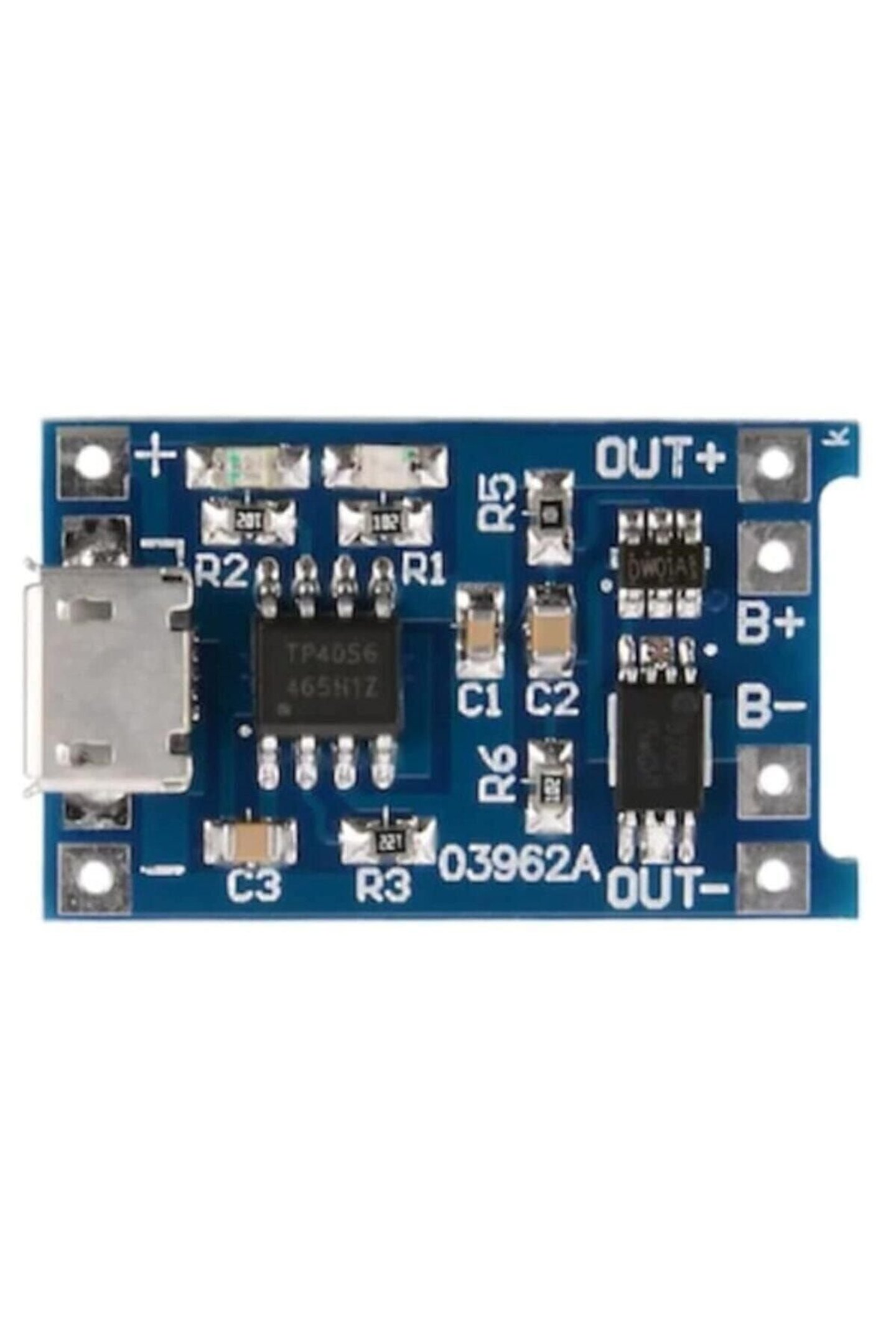

Arduino Tp4056 Korumalı Lityum Lipo Pil Şarj Devresi Micro Usb Batarya

Tp4056 korumalı lityum lipo pil şarj devresi micro usb batarya ; ; Bu modül tp4056 lipo şarj çipi ile yapılmıştır.; 1 hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir.; Tp4056 basit devre yapısı, iyi koruma özelliği hassas şarj yapabilmektedir.; Bu modül tamamiyle otomatik şarj mekanizmasına sahiptir.; Smd malzemelerden üretilmiştir.; ; modül self-Regulasyon current yeteneğine sahiptir.; 100ma ile 1000ma arasında şarj etme imkanı vardır.; Şarjı akımı 1a olarak set edilmiştir.; Isterseniz direnç değişimi ile akım değerini değiştirebilirsiniz.; ; modül besleme voltajını, micro usb yada kart üzerindeki besleme giriş padlerinden alır.; Test akımı giriş tarafından ölçülebilir.; Şarj akımı pil kapasitesinin 0.37 si kadar olmalıdır.; 1a lik bir pil 0,4a ile şarj edilmesi uygundur.; Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verebilir.; ; besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir.; Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir.; ; şarj sırasında kırmızı led gösterge çalışmaktadır.; Şarj bittiğinde yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır.; ; şarj voltajı 5v üzerinde olmamalıdır.; 5v üzerine çıkacak besleme voltajı ısıya sebep olur.; Buda şarj akımının azalmasına sebep olur.; 60 derecelik entegre sıcaklığı normaldir.; ; ; ; Kullanımı : ; ; Microusb soket veya ın+- Girişlerinden kart beslenir.; ; B+ ve b- Pinlerinden şarj edilecek pil hücresi bağlanır.; ; Out+ ve out- Pinlerinden yük bağlanabilir.; Şarj olurken yük ayrı olmalıdır.; ; Şarj sırasında kırmızı led yanar.; Şarj bitince yeşil led yanar.; ; Bu ürün ile 1c (50a) den büyük oranlı pillerinizi asla şarj etmeyin.; ; ; Teknik özellikler : ; Tp4056 lityum şarj entegresi.; ; Şarj metodu: Cccv (constant current-Constant voltage) ; Micro usb port ; Harici input besleme padleri (ın + ve ın-) ; 5v giriş voltajı ; 4.2v şarj voltajı ; -10"c-85"c çalışma sıcaklığı ; Şarj akımı 1000ma (direnç değişimi ile 100-1000mah arasında değiştirilebilir.; ) ; %1.5 şarj hassasiyeti ; Kırmızı şarj sürüyor ledi.; ; Yeşil şarj bitti ledi.; ; Ters bağlantı koruması : Evet ; Koruma entegresi: S8205a ; Over discharge protection voltage: 2.5v ; Over-Current protection: 3a ; Kart ölçüleri 25-19-10mm ; ;
