STM32F401CCU6 Geliştirme Kartı Cortex-M4 Çekirdek 256KB Flash 64KB RAM 25 MHz Kristal

STM32F401CCU6 tabanlı geliştirme kartı; gömülü yazılım öğrenimi ve prototip çalışmaları için.

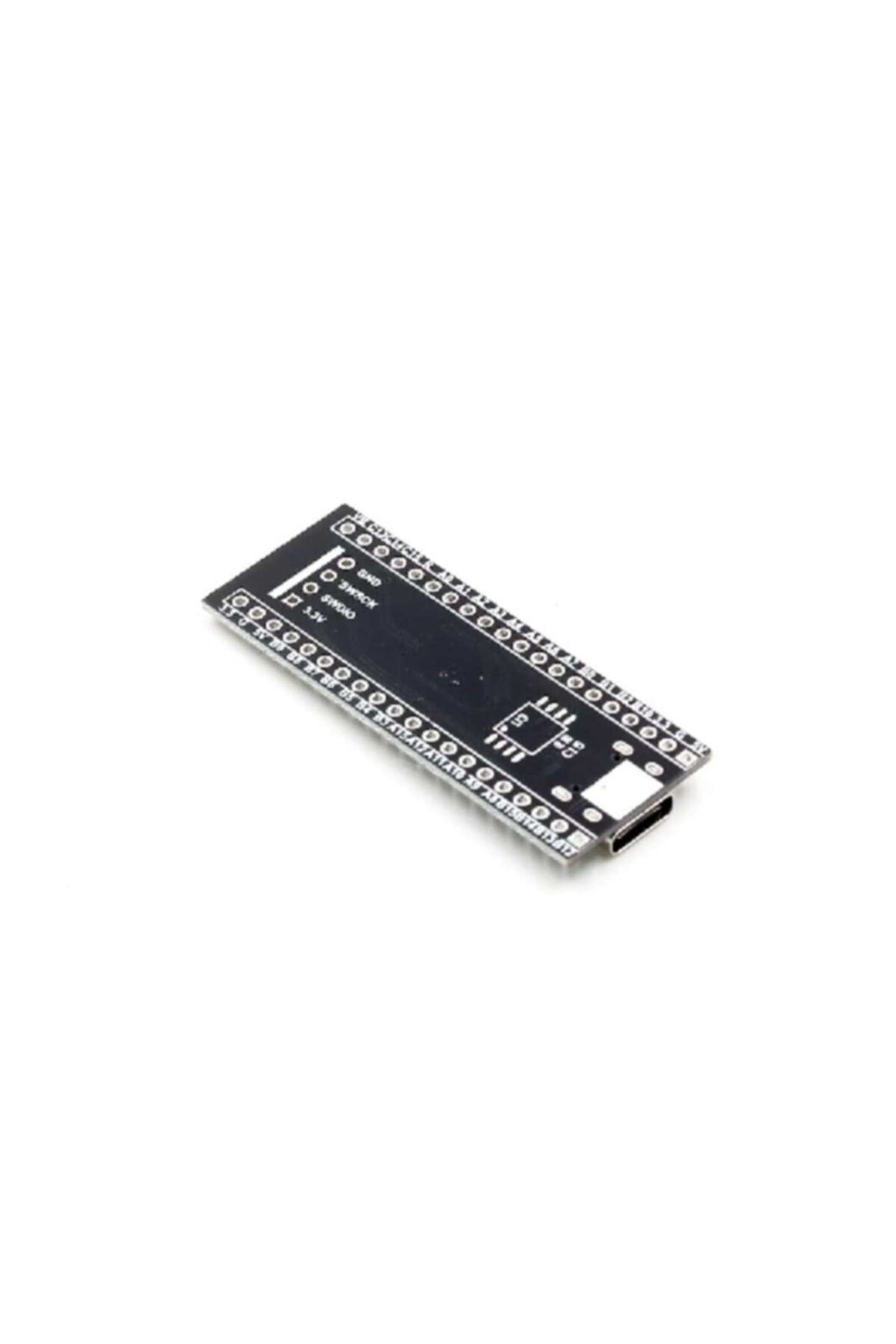

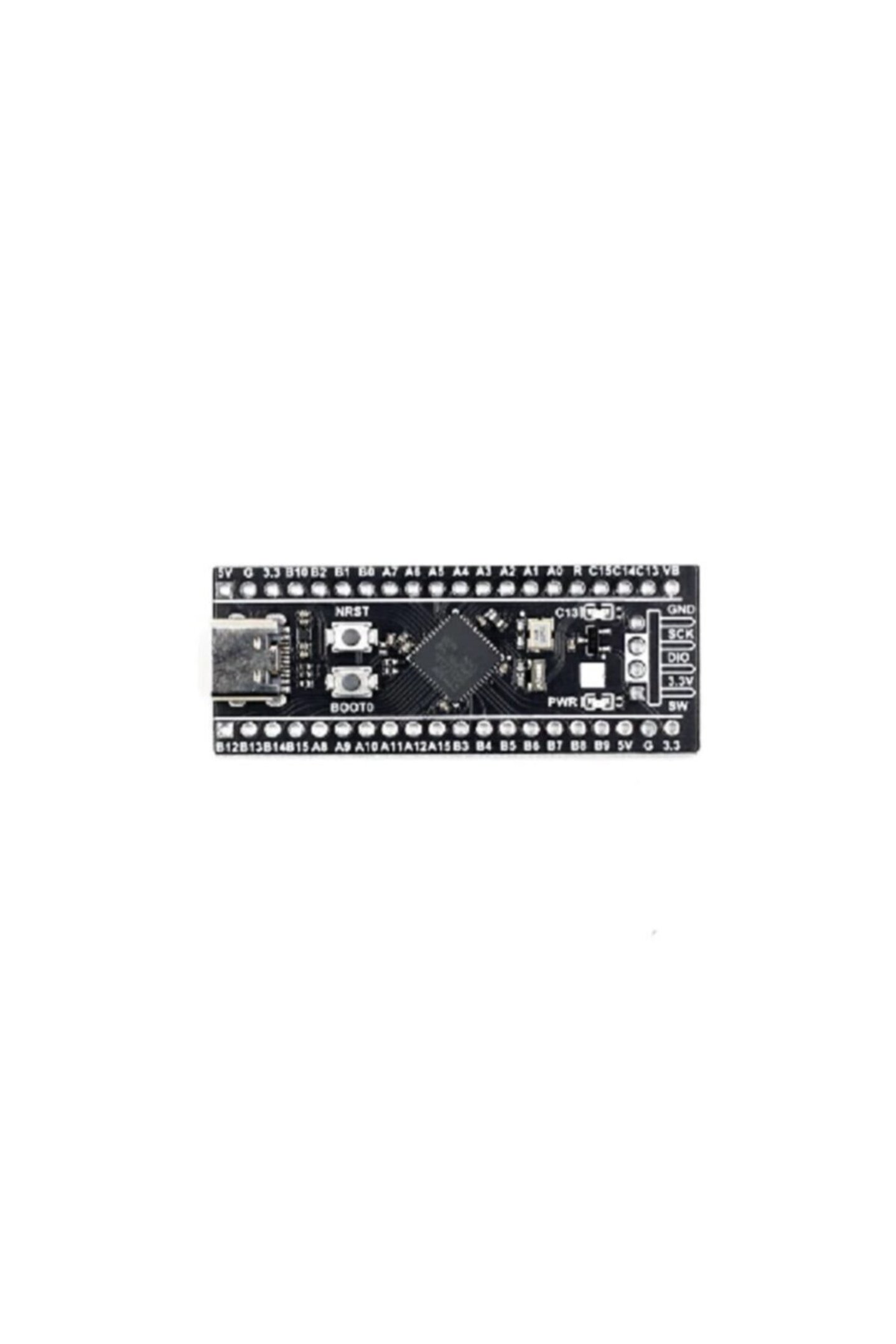

STM32F401CCU6 geliştirme kartı, bir mikrodenetleyicinin çalışması için gereken temel devreyi tek bir küçük kart üzerinde toplayan bir çekirdek karttır. Kartın merkezinde STM32F401CCU6 mikrodenetleyicisi bulunur; bunun etrafında gerilim düzenleme devresi, kristal osilatörler, sıfırlama devresi ve program yükleme arayüzü yer alır. Mikrodenetleyicinin tüm giriş çıkış uçları kart kenarındaki sıralara çıkarılmıştır; böylece kullanıcı devre tasarlamakla uğraşmadan doğrudan yazılım geliştirmeye başlayabilir.

Bir mikrodenetleyiciyi çıplak entegre halinde kullanmak, kart tasarımı, baskı devre üretimi ve lehimleme gerektirir. Öğrenme ve prototip aşamasında bu adımlar zaman alır ve hata riski taşır. Çekirdek kart bu yükü ortadan kaldırır: entegre yerine oturtulmuş, besleme düzenlenmiş, saat kaynağı bağlanmış ve programlama arayüzü hazır biçimde sunulur. Kullanıcının yapması gereken tek şey karta enerji vermek ve programını yüklemektir.

Kart üzerindeki mikrodenetleyici Cortex-M4 çekirdeğine sahiptir ve kayan noktalı aritmetik birimi içerir. Bu birim, ondalıklı sayılarla yapılan hesaplamaları donanım seviyesinde yürütür. Sinyal işleme, filtreleme, denetim algoritmaları ve sensör verisi üzerinde matematiksel işlem gerektiren uygulamalarda bu özellik hesaplama yükünü belirgin biçimde azaltır. Sekiz bitlik mikrodenetleyicilerle çözülmesi zor olan işlemler bu kart üzerinde rahatlıkla çalıştırılabilir.

Bellek tarafında iki yüz elli altı kilobayt program belleği ve altmış dört kilobayt çalışma belleği bulunur. Bu kapasite, sensör okuyan, ekran süren, dosya sistemi kullanan ve haberleşme yürüten orta ölçekli gömülü uygulamalar için geniş bir alan bırakır. Kod büyüdükçe bellek sınırına takılma endişesi olmadan çalışmak, geliştirme sürecini rahatlatır.

Kart üzerinde iki ayrı kristal osilatör yer alır. Yirmi beş megahertzlik yüksek hızlı kristal, işlemcinin ana saat kaynağını besler ve kartın yüksek çalışma frekansına ulaşmasını sağlar. Otuz iki virgül yedi yüz altmış sekiz kilohertzlik düşük hızlı kristal ise gerçek zamanlı saat devresi için kullanılır; zaman damgası, alarm ve düşük güç modundan uyanma gibi işlevler bu kaynağa dayanır.

Program yükleme tarafında kart esnek seçenekler sunar. Seri kablo bağlantısı üzerinden gömülü önyükleyici ile yükleme yapılabilir, evrensel seri veri yolu üzerinden aygıt sınıfı yükleme kullanılabilir ya da hata ayıklama arayüzü üzerinden adım adım izleyerek program çalıştırılabilir. Kart üzerindeki önyükleme ve sıfırlama uçları atlama teli yerine düğme olarak tasarlanmıştır; mod değiştirmek için kabloyla uğraşmak gerekmez, düğmeye basmak yeterlidir.

Kartın öne çıkan özellikleri işlemci gücü, bellek kapasitesi ve geliştirme kolaylığı etrafında toplanır.

STM32F401CCU6 Mikrodenetleyici: Kartın merkezinde otuz iki bit mimarili bir mikrodenetleyici bulunur. Zengin çevre birimi seti, tek kartta çok sayıda farklı uygulama geliştirmeye imkan verir.

Cortex-M4 Çekirdek: İşlemci çekirdeği, gömülü sistemlerde yaygın olarak kullanılan otuz iki bit mimariye sahiptir. Kesme yönetimi ve komut işleme hızı, gerçek zamanlı uygulamalar için elverişlidir.

Kayan Nokta Birimi: Ondalıklı sayı işlemleri donanım seviyesinde yürütülür. Filtreleme, denetim döngüleri ve sensör verisi üzerinde matematiksel işlem gerektiren uygulamalarda hesaplama süresi kısalır.

256 KB Program Belleği: Geniş program alanı, kütüphane kullanan ve çok işlevli yazılımların kart üzerine sığmasını sağlar. Kod büyüdükçe bellek sınırına takılma sorunu yaşanmaz.

64 KB Çalışma Belleği: Tampon alanları, veri dizileri ve işletim sistemi görev yığınları için yeterli çalışma belleği sunulur.

25 MHz Yüksek Hızlı Kristal: Ana saat kaynağı kart üzerinde hazır bulunur. Kullanıcının ayrıca osilatör devresi kurmasına gerek kalmaz.

32.768 kHz Düşük Hızlı Kristal: Gerçek zamanlı saat devresi için ayrı bir kristal bulunur. Zaman tutma, alarm kurma ve düşük güç modundan zamanlı uyanma bu kaynakla yapılır.

Düğmeli Önyükleme ve Sıfırlama: Önyükleme modu ve sıfırlama işlemleri atlama teli yerine düğmelerle yapılır. Mod değiştirmek için kabloyla uğraşmak gerekmez.

Hata Ayıklama Arayüzü: İki telli hata ayıklama arayüzü kart üzerine çıkarılmıştır. Program adım adım çalıştırılabilir, değişkenler izlenebilir ve kesme noktaları konulabilir.

Seri Port Üzerinden Yükleme: Gömülü önyükleyici sayesinde seri bağlantı üzerinden program yüklenebilir. Ek programlayıcı donanımı olmadan çalışmaya başlamak mümkündür.

Aygıt Sınıfı Yükleme Desteği: Evrensel seri veri yolu üzerinden aygıt sınıfı yükleme desteklenir. Bilgisayara doğrudan bağlanarak yazılım aktarılabilir.

Tüm Uçlar Dışarı Çıkarılmış: Mikrodenetleyicinin giriş çıkış uçları kart kenarındaki sıralara alınmıştır. Sensör, ekran ve haberleşme modülleri doğrudan bağlanabilir.

Kompakt Çekirdek Kart Yapısı: Kart yalnızca çalışması için gereken devreyi içerir. Küçük boyutu, kendi tasarımınızın içine gömülü modül gibi yerleştirmeye elverişlidir.

Deneme Tahtasına Uygun Uç Aralığı: Uç sıraları standart aralıkta üretilmiştir. Kart deneme tahtasına oturtularak çevresine devre kurulabilir.

Uzun Süreli Kullanıma Uygun Tasarım: Gerekli devre bileşenlerinin kart üzerinde sabitlenmiş olması, gevşek bağlantı kaynaklı arızaları azaltır. Uygun besleme ile kart uzun ömürlü kullanım için tasarlanmış yapısını korur.

Gerilim Düzenleme Devresi: Kart üzerindeki düzenleyici, girişten gelen beslemeyi mikrodenetleyicinin çalışma gerilimine indirir. Kullanıcının ayrıca düzenleyici devre kurmasına gerek kalmaz.

Zengin Çevre Birimi Seti: Zamanlayıcılar, analog dijital çeviriciler ve çeşitli haberleşme birimleri mikrodenetleyici üzerinde bulunur. Tek kart üzerinde birbirinden farklı uygulamalar geliştirilebilir.

Kartın en yaygın kullanım alanı gömülü yazılım öğrenimidir. Sekiz bitlik kartlarla temel kavramları öğrenen kullanıcılar, otuz iki bit mimariye geçerken bu tip bir çekirdek kartla başlar. Kesme yönetimi, zamanlayıcı kullanımı, doğrudan bellek erişimi ve gerçek zamanlı işletim sistemi gibi konular bu kart üzerinde uygulamalı olarak çalışılabilir.

Üniversite laboratuvarlarında ve bitirme projelerinde kart hızlı bir donanım altyapısı sunar. Mekatronik, elektrik elektronik ve bilgisayar mühendisliği derslerinde motor denetimi, sinyal işleme, veri toplama ve haberleşme konuları işlenir. Kartın hazır gelmesi, öğrencinin donanım tasarımı yerine algoritmaya odaklanmasını sağlar.

Sinyal işleme uygulamaları kayan nokta birimi sayesinde bu kartta rahat çalışır. Sesli veri üzerinde filtre uygulamak, titreşim sensöründen gelen veriyi frekans bileşenlerine ayırmak veya bir denetim döngüsünde sürekli hesap yapmak gibi işler, sekiz bitlik kartlarda zorlanırken burada akıcı biçimde yürür.

Motor denetimi ve hareket kontrolü çalışmalarında kart tercih edilen bir çözümdür. Adım motoru sürmek, fırçasız motor denetimi yapmak, konum geri beslemesi okumak ve hız döngüsü kurmak için gereken zamanlayıcı ve karşılaştırma birimleri mikrodenetleyici üzerinde bulunur.

Veri toplama ve kaydetme düzeneklerinde kart merkezi işlem birimi görevi görür. Birden fazla sensörden gelen veriyi okumak, işlemek, zaman damgası eklemek ve saklamak için hem işlem gücü hem de bellek kapasitesi yeterlidir. Düşük hızlı kristal sayesinde zaman bilgisi enerji kesildiğinde de korunabilir.

Prototip ve ürün geliştirme aşamasında kart, kendi tasarımınızın içine yerleştirilebilen bir modül gibi kullanılabilir. Kendi baskı devrenizi tasarlamadan önce çekirdek kart üzerinde yazılımı tamamlamak, sonraki adımda donanım tasarımına geçmeyi kolaylaştırır.

Hobi elektroniğinde ve maker çalışmalarında kart, işlem gücü gerektiren düzenekler için tercih edilir. Ekran süren arayüzler, çok sensörlü ölçüm istasyonları ve haberleşme yoğun projeler bu kartla kurulabilir.

Nesnelerin interneti ve uzaktan izleme denemelerinde kart, sensör verisini toplayıp bir haberleşme modülüne aktaran merkezi birim olarak çalışır. İşlem gücünün yeterli olması, veriyi göndermeden önce kart üzerinde işlemeyi ve süzmeyi mümkün kılar.

İlk fayda hazır donanım altyapısıdır. Mikrodenetleyici, besleme düzenleyici, kristal osilatörler ve sıfırlama devresi kart üzerinde birleştirilmiştir. Kullanıcı devre tasarımı ile uğraşmadan doğrudan yazılıma başlar.

İkinci fayda işlem gücüdür. Otuz iki bit mimari ve kayan nokta birimi, sekiz bitlik kartlarda zorlanan hesaplamaları rahatlıkla yürütür. Aynı projede hem sensör okumak hem ekran sürmek hem de matematiksel işlem yapmak mümkün hale gelir.

Üçüncü fayda geliştirme esnekliğidir. Program yükleme için üç farklı yol bulunması, elde bulunan donanıma göre yöntem seçmeyi sağlar. Ayrı bir programlayıcı yatırımı yapmadan çalışmaya başlanabilir.

Dördüncü fayda hata ayıklama kolaylığıdır. Hata ayıklama arayüzü sayesinde program adım adım çalıştırılabilir ve değişken değerleri anlık olarak izlenebilir. Bu, yalnızca çıktı gözleyerek hata arama yöntemine göre çok daha hızlı sonuç verir.

Beşinci fayda yer tasarrufudur. Çekirdek kart yapısı yalnızca gerekli bileşenleri içerdiği için küçük bir alan kaplar. Dar kutulara, robot şasilerine ve taşınabilir düzeneklere rahatlıkla yerleşir.

Altıncı fayda öğrenme sürecine katkısıdır. Kart, gömülü sistemlerin temel yapı taşlarını görünür kılar. Saat kaynağının nereden geldiği, önyükleme modunun ne işe yaradığı ve hata ayıklama arayüzünün nasıl çalıştığı bu kart üzerinde somut olarak öğrenilir.

Bakım tarafında kart sade bir yapı sunar. Kart yüzeyindeki toz, besleme kapalıyken yumuşak ve kuru bir fırça ile temizlenebilir. Uç sıralarının eğilmemesine dikkat etmek ve kartı kenarlarından tutmak, bağlantı noktalarının uzun süre sağlam kalmasını sağlar. Kullanılmadığı dönemlerde antistatik poşet içinde saklanması, statik elektrik kaynaklı zararların önüne geçer. Besleme verirken gerilim seviyesine dikkat etmek, kartın uzun süre sorunsuz çalışması için en önemli kuraldır.

Yedinci fayda ölçeklenebilirliktir. Aynı kart hem basit bir başlangıç uygulamasında hem de gerçek zamanlı işletim sistemi çalıştıran karmaşık bir projede kullanılabilir. Öğrenme ilerledikçe kart değiştirmek gerekmez.

Sekiz bitlik kartlarla başlayıp otuz iki bit mimariye geçmek isteyen kullanıcılar için kart uygun bir basamaktır. Temel kavramlar korunurken çevre birimi zenginliği ve işlem gücü belirgin biçimde artar; bu da yeni konuları öğrenmek için geniş bir alan açar.

Mühendislik öğrencileri ve gömülü sistemler üzerine çalışan teknik kullanıcılar için kart bir laboratuvar malzemesidir. Ders projelerinde, bitirme çalışmalarında ve yarışma hazırlıklarında donanım tarafını hızlıca kurmayı sağlar.

Gömülü yazılım geliştiriciler, kendi ürün tasarımlarına geçmeden önce yazılımı bu kart üzerinde tamamlayabilir. Donanım ve yazılım geliştirmenin paralel yürütülmesi, projenin toplam süresini kısaltır.

Sinyal işleme, denetim sistemleri ve motor sürüş konularında çalışan kullanıcılar kayan nokta biriminden doğrudan yararlanır. Matematiksel yükü ağır olan algoritmalar bu kart üzerinde denenebilir.

Hobi olarak elektronikle ilgilenen ve daha güçlü bir kart arayan kullanıcılar için kart yeni bir çalışma alanı açar. Ekran arayüzleri, veri kaydediciler ve çok sensörlü düzenekler bu kartla kurulabilir.

Eğitmenler ve atölye yürütücüleri için kart, ileri seviye gömülü sistem derslerinde kullanılabilecek bir malzemedir. Hata ayıklama arayüzünün bulunması, öğrencilere programın nasıl çalıştığını adım adım göstermeyi mümkün kılar.

Program Yükleme: Seri port, aygıt sınıfı yükleme, hata ayıklama arayüzü
