USB RS485 Dönüştürücü Endüstriyel Seri İletişim Modülü CH340G TVS Korumalı Çift Yönlü

USB portundan RS485 hattına dönüşüm sağlayan, vidalı terminalli endüstriyel seri modül.

USB RS485 dönüştürücü, bir bilgisayarın veya USB girişi bulunan bir cihazın RS-485 seri haberleşme hattına bağlanmasını sağlayan bir arayüz modülüdür. Bir ucunda standart A tipi USB konektörü, diğer ucunda ise vidalı terminal bağlantısı bulunur. Modül takıldığında işletim sisteminde sanal bir seri port oluşur ve mevcut seri port yazılımları bu portu doğrudan kullanabilir. Böylece seri port bulunmayan modern bilgisayarlarla RS-485 tabanlı cihazlar arasında bağlantı kurulabilir.

RS-485, endüstriyel ortamlarda uzun mesafeli ve gürültüye dayanıklı veri aktarımı için tasarlanmış bir seri haberleşme standardıdır. Veriyi tek bir hat üzerinden değil, iki iletken arasındaki gerilim farkı üzerinden taşır. Fark sinyali kullanılması, hat boyunca binen elektriksel gürültünün iki iletkeni de aynı biçimde etkilemesi ve alıcı tarafında birbirini götürmesi anlamına gelir. Bu yapı, motor sürücülerinin ve kontaktörlerin çalıştığı elektriksel açıdan zorlu ortamlarda bile verinin bozulmadan taşınmasını sağlar.

Standardın bir diğer güçlü yanı çok noktalı yapıdır. Aynı iki telli hat üzerine birden fazla cihaz bağlanabilir ve tek bir ana birim üzerinden sırayla adreslenerek okunabilir. Enerji analizörleri, sıcaklık kontrol cihazları, tartı göstergeleri, kart okuyucular ve programlanabilir denetleyiciler bu yapıyı yaygın olarak kullanır. Modül, bu hat ile bilgisayar arasındaki köprüyü kurar.

Modülün üzerinde CH340G seri dönüştürücü entegresi bulunur. Bu entegre, USB tarafındaki veriyi seri veri akışına çevirir ve sürücü kurulumu sonrasında işletim sisteminde bir seri port olarak görünür. Beslemesini USB portundan aldığı için ayrıca adaptör veya harici güç kaynağı bağlamak gerekmez. Bu, sahada dizüstü bilgisayarla çalışan kullanıcılar için taşınacak ekipmanı azaltan pratik bir ayrıntıdır.

Hat tarafında çift yönlü TVS koruma elemanları yer alır. TVS bileşenleri, hatta oluşabilecek ani gerilim yükselmelerini karşılayarak enerjinin dönüştürücü devresine ulaşmasını sınırlar. Uzun kablo hatlarında endüksiyon yoluyla oluşan gerilim sıçramaları bu tip devrelerde sık karşılaşılan bir sorundur; koruma elemanları modülün bu koşullar altında daha kararlı çalışmasına yardımcı olur. Bağlantı tarafında kullanılan vidalı terminal ise kabloların titreşimli ortamlarda yerinden çıkmasını önleyen sağlam bir sonlandırma biçimidir.

Modülün öne çıkan özellikleri, hem bilgisayar tarafındaki kullanım kolaylığı hem de saha tarafındaki dayanıklılık üzerine kuruludur.

USB 2.0 Uyumlu Arayüz: Modül standart USB 2.0 arayüzünü kullanır ve A tipi konektörle doğrudan bilgisayara takılır. Ek bir çevirici veya ara kablo gerekmez.

CH340G Dönüştürücü Entegresi: Kart üzerindeki entegre, USB verisini seri veri akışına çevirir. Sürücü kurulduktan sonra modül işletim sisteminde sanal bir seri port olarak listelenir.

Bağımsız RS-485 Portu: Modül tek bir bağımsız RS-485 portu sunar. Bu port, çok noktalı bir hat üzerindeki cihazlarla haberleşmek için kullanılır.

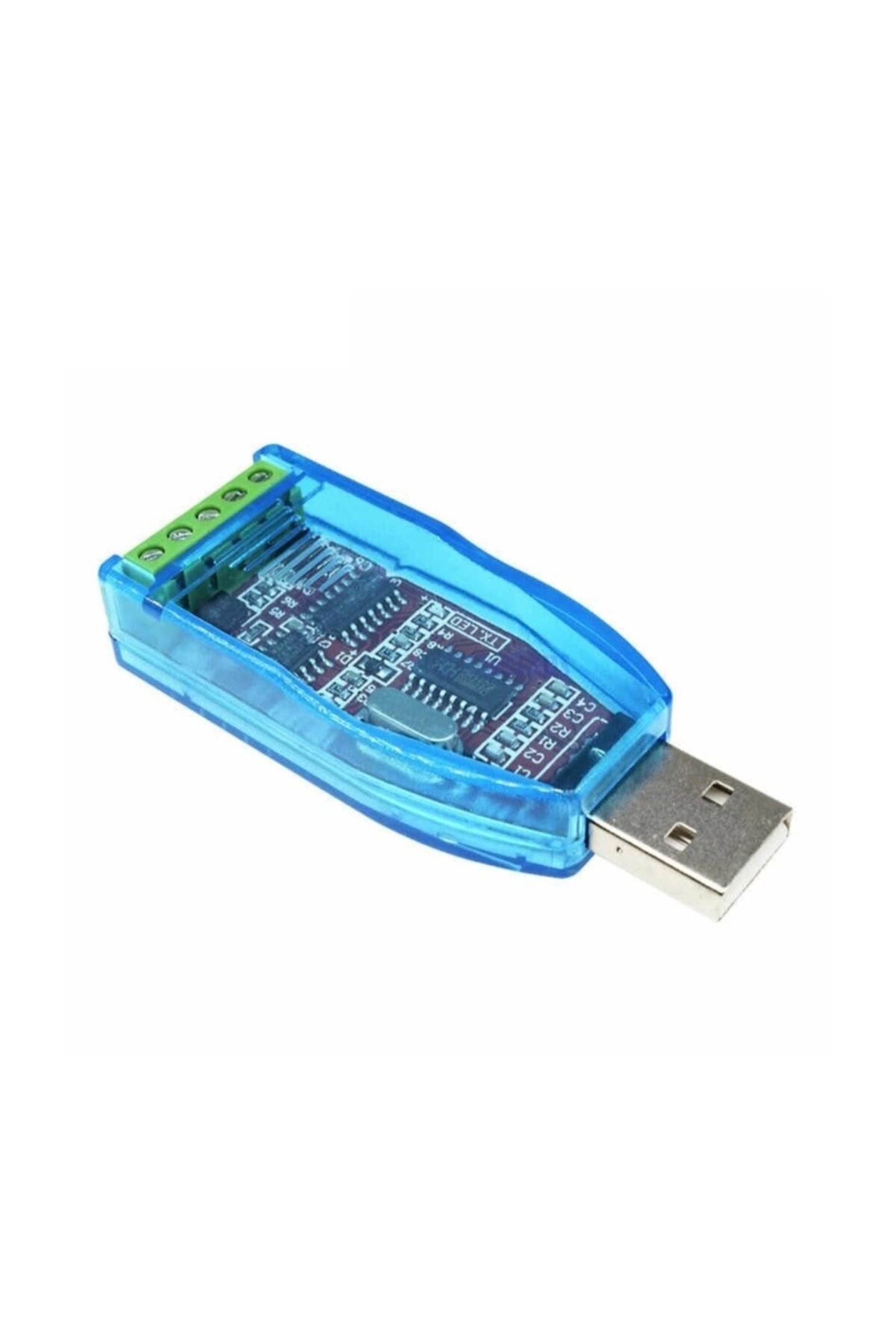

Vidalı Terminal Bağlantısı: Saha tarafındaki bağlantı vidalı terminal üzerinden yapılır. Kablo uçları sıkıca sabitlendiği için titreşimli ve hareketli ortamlarda bağlantı kopması riski azalır.

Çift Yönlü TVS Koruması: Hat girişinde yer alan çift yönlü TVS elemanları, ani gerilim sıçramalarını sınırlayarak dönüştürücü devresinin korunmasına yardımcı olur.

Geniş Hız Aralığı: Altı yüz bit bölü saniyeden yüz on beş bin iki yüz bit bölü saniyeye kadar geniş bir iletim hızı aralığı desteklenir. Yavaş çalışan eski cihazlarla da hızlı çalışan yeni cihazlarla da aynı modül kullanılabilir.

Esnek Çerçeve Ayarları: Veri biti beş, altı, yedi veya sekiz olarak seçilebilir. Stop biti bir, bir buçuk veya iki olarak ayarlanabilir. Bu esneklik, farklı üreticilerin protokollerine uyum sağlamayı kolaylaştırır.

USB Üzerinden Besleme: Modül çalışma enerjisini bağlandığı USB portundan alır. Harici adaptör, pil veya güç kaynağı bağlamak gerekmez.

Düşük Güç Tüketimi: Beş volt beslemede bir buçuk watt seviyesinde tüketim, dizüstü bilgisayarların USB portlarını zorlamaz ve uzun süreli saha çalışmalarında pil ömrünü belirgin biçimde etkilemez.

Uzun Mesafe Desteği: Uygun kablo ve düşük hız kullanıldığında bin iki yüz metreye varan mesafelerde haberleşme kurulabilir. Bu, tesis içindeki uzak panolara ulaşmayı mümkün kılar.

Geniş Sıcaklık Aralığı: Eksi yirmi derece ile artı altmış beş derece arasında çalışmak üzere tanımlanmıştır. Isıtmasız depo, pano içi ve dış saha koşullarına uygun bir aralıktır.

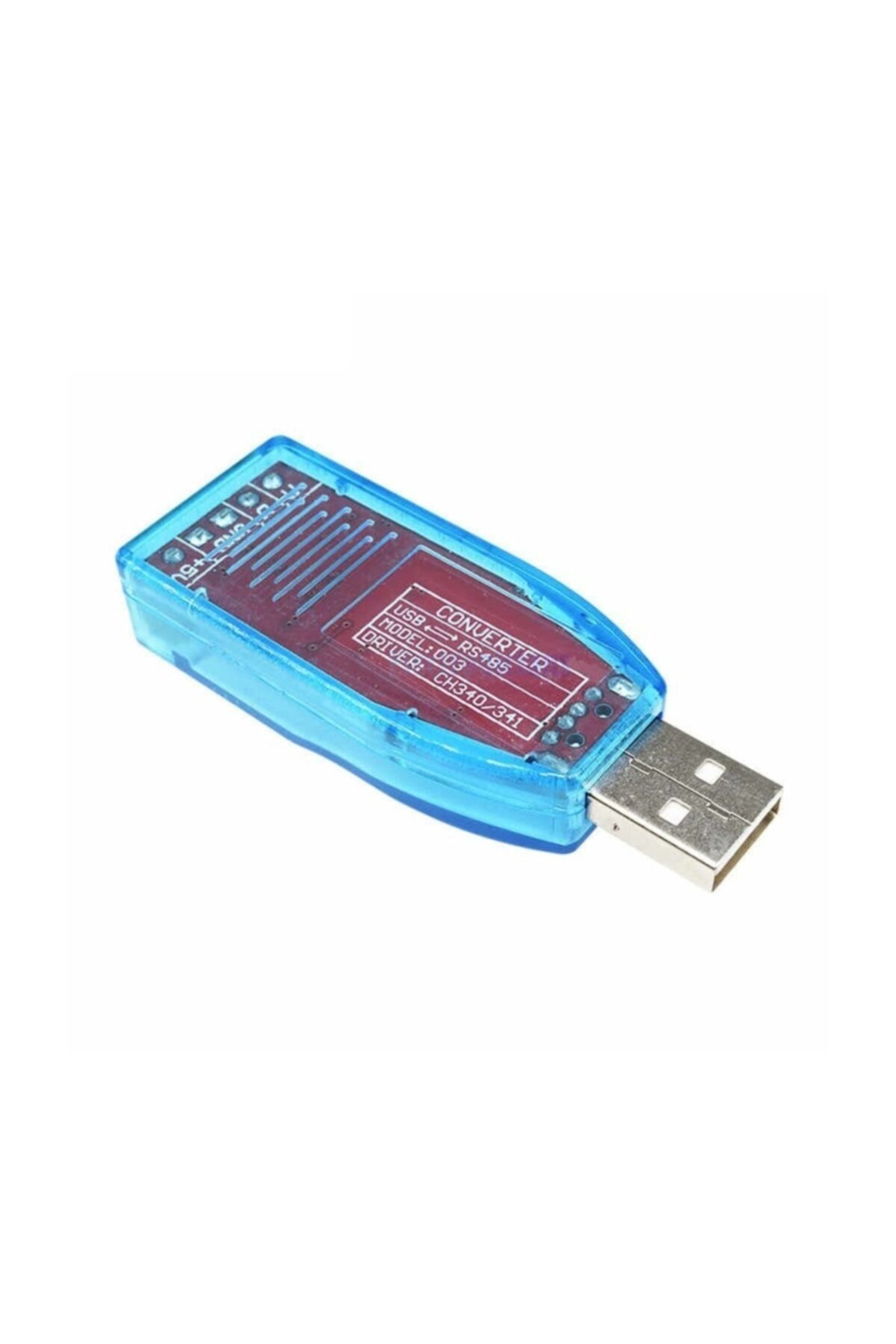

Şeffaf Gövde: Mavi şeffaf sert plastik gövde, kart üzerindeki gösterge ışıklarının dışarıdan görülmesini sağlar. Veri akışının olup olmadığı gövdeyi açmadan izlenebilir.

Geniş Sürücü Desteği: Windows 2000, 2003, XP, Vista ve 7 sürümlerinin otuz iki bit ve altmış dört bit yapıları için sürücü desteği tanımlanmıştır.

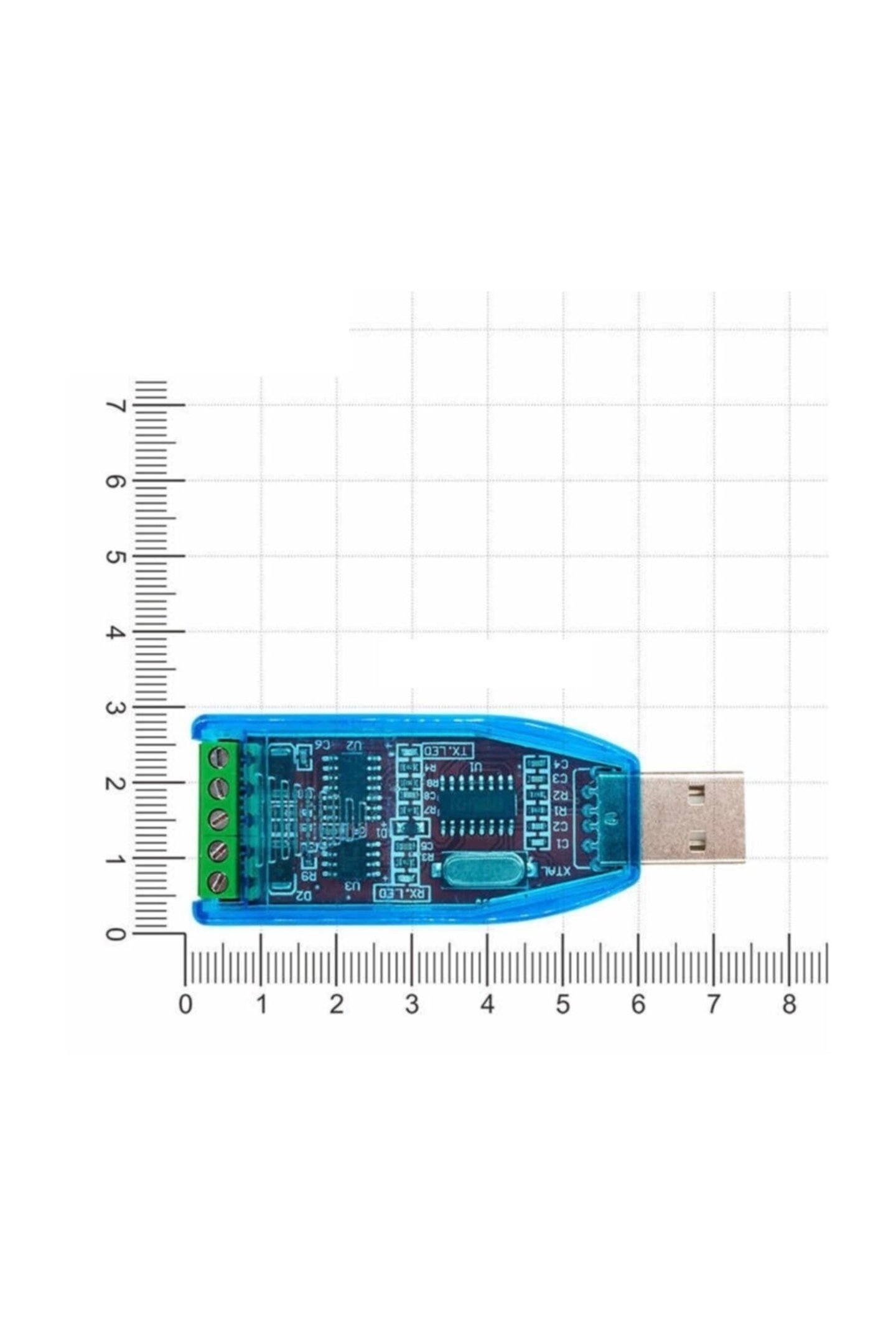

Taşınabilir Ölçü: Modül avuç içine sığacak boyuttadır. Çanta içinde, alet kutusunda veya cepte taşınabilir; sahada kurulum için ek ekipman gerektirmez.

Uzun Süreli Kullanıma Uygun Tasarım: Kapalı gövde yapısı devre kartını toz ve fiziksel darbelerden korur. Uygun bağlantı ve doğru hat sonlandırması ile modül uzun ömürlü kullanım için tasarlanmış bir yapıya sahiptir.

Sanal Seri Port Olarak Görünme: Sürücü kurulumundan sonra modül işletim sisteminde numaralandırılmış bir seri port olarak listelenir. Eski seri port yazılımları, kaynak koduna dokunulmadan bu port üzerinden çalışmayı sürdürebilir.

Tek Kablo ile Kurulum: Bilgisayar tarafında ek kart takmak, yuva açmak veya kasa sökmek gerekmez. Modül takılır takılmaz bağlantı hazır hale gelir.

Modülün en yaygın kullanım alanı endüstriyel otomasyon tesisleridir. Fabrika sahasındaki programlanabilir denetleyiciler, invertörler, motor sürücüleri ve operatör panelleri çoğunlukla RS-485 hattı üzerinden haberleşir. Bakım ve devreye alma sırasında bu cihazlara dizüstü bilgisayarla bağlanmak gerekir; modül tam olarak bu bağlantıyı kurar. Parametre okumak, ayar değiştirmek ve hata kaydı almak için sahaya inen teknisyenin çantasında bulunan temel araçlardan biridir.

Enerji izleme ve ölçüm sistemlerinde modül veri toplama görevini üstlenir. Elektrik panolarına yerleştirilen enerji analizörleri, sayaçlar ve akım ölçüm modülleri ölçtükleri değerleri seri hat üzerinden aktarır. Bir bilgisayara bağlanan dönüştürücü sayesinde bu değerler kaydedilebilir, grafiğe dökülebilir ve raporlanabilir. Tesisin tüketim davranışını anlamak isteyen işletmeler için bu kurulum sade ve etkili bir başlangıç noktasıdır.

Bina otomasyonu ve iklimlendirme sistemlerinde de aynı yapı kullanılır. Sıcaklık ve nem sensörleri, vana sürücüleri, klima santrali kontrol kartları ve yangın algılama panelleri seri hat üzerinden merkezi bir noktaya bağlanır. Devreye alma ve arıza takibi sırasında hatta doğrudan bağlanabilmek, sorunun hangi cihazdan kaynaklandığını hızla bulmayı sağlar.

Erişim kontrolü, kartlı geçiş ve tartı sistemleri seri haberleşmenin yoğun kullanıldığı bir diğer alandır. Turnike kontrol kartları, kart okuyucular, kantar göstergeleri ve etiket yazıcıları uzun yıllardır bu standartla çalışır. Bu cihazların kurulumu, ayarlanması ve yazılım güncellemesi için bilgisayar bağlantısı gerekir; modül bu ihtiyaca karşılık verir.

Eğitim ve laboratuvar ortamlarında modül, seri haberleşme konusunun uygulamalı olarak öğretilmesinde kullanılır. Öğrenciler iki cihaz arasında bir hat kurar, veri çerçevesini kendileri belirler ve hattı izleyerek gönderilen baytları gözlemler. Fark sinyalinin gürültüye karşı sağladığı üstünlük, aynı ortamda tek uçlu bir hat ile karşılaştırıldığında somut biçimde görülür.

Hobi ve prototip çalışmalarında ise modül, mikrodenetleyici kartlarla kurulan düzenekleri bilgisayara bağlamak için tercih edilir. Uzak bir noktadaki sensör kartından veri toplamak, birden fazla düğümü tek hat üzerinde adreslemek ya da uzun mesafeli bir bağlantı denemek isteyen kullanıcılar bu modülle çalışabilir. Kablo mesafesinin arttığı her uygulamada seri hattın tercih edilme nedeni budur.

Modülün ilk ve en somut faydası, seri port bulunmayan bilgisayarlarla eski ve yeni saha cihazları arasındaki boşluğu kapatmasıdır. Günümüzde üretilen dizüstü bilgisayarlarda seri port bulunmaz; buna karşılık sahadaki cihazların büyük bölümü hâlâ seri hat üzerinden haberleşir. Modül bu iki dünyayı birleştirir ve çalışan bir sistemi değiştirme zorunluluğunu ortadan kaldırır.

İkinci fayda kurulum kolaylığıdır. Sürücü kurulduktan sonra modül sanal bir seri port olarak görünür ve mevcut yazılımlar hiçbir değişiklik gerektirmeden çalışmaya devam eder. Yazılım tarafında yeni bir arayüz öğrenmek, kütüphane değiştirmek ya da kod yazmak gerekmez.

Üçüncü fayda saha koşullarına uygunluktur. Vidalı terminal bağlantısı titreşim altında gevşemeye karşı dirençlidir, TVS koruması gerilim sıçramalarını sınırlar, geniş sıcaklık aralığı ise pano içi sıcaklıklarda ve soğuk depolarda çalışmayı mümkün kılar. Bu üç özellik bir arada, masa üstü kullanım için tasarlanmış basit çeviricilere göre daha güvenilir bir çalışma sunar.

Dördüncü fayda taşınabilirliktir. Harici besleme gerektirmemesi, modülün tek başına bir kablo kadar yer kaplaması anlamına gelir. Sahaya çıkan teknisyen için bu, çantada taşınacak parça sayısının azalması ve kurulum süresinin kısalması demektir.

Beşinci fayda arıza bulma sürecine katkısıdır. Hat üzerindeki trafiği doğrudan bilgisayardan izleyebilmek, hangi cihazın yanıt verdiğini ve hangisinin sessiz kaldığını görmeyi sağlar. Bu, sorunun kaynağını kablodan mı, adresten mi yoksa cihazın kendisinden mi geldiğini ayırt etmeyi kolaylaştırır.

Bakım tarafında modül sade bir yapı sunar. Gövde nemli bir bezle silinebilir, terminal vidaları belirli aralıklarla kontrol edilebilir. Kullanılmadığı dönemlerde kuru ve tozsuz bir ortamda saklanması, konektör yüzeylerinin temiz kalmasına yardımcı olur. Kablo bağlantısı yapılırken hat uçlarının doğru sıralanması ve gerekiyorsa hat sonlandırma direncinin kullanılması, uzun mesafelerde kararlı çalışmayı destekleyen iki temel uygulamadır.

Endüstriyel bakım ve devreye alma işiyle uğraşan teknisyenler için modül günlük bir çalışma aracıdır. Sahadaki denetleyicilere ve sürücülere bağlanmak, parametre okumak ve ayar yapmak için gereken bağlantıyı sağlar. Taşınabilir olması ve harici besleme gerektirmemesi bu kullanıcı grubu için belirleyici bir tercih nedenidir.

Otomasyon ve elektrik mühendisleri, sistem tasarımı ve test aşamasında modülü kullanır. Bir hattın doğru kurulup kurulmadığını sınamak, cihaz adreslerini doğrulamak ve haberleşme hızını belirlemek için bilgisayar tarafından erişim gerekir. Modül bu erişimi kısa sürede kurar.

Enerji izleme, bina otomasyonu ve tesis yönetimi alanında çalışan kullanıcılar, sahadaki ölçüm cihazlarından veri toplamak için modülü tercih eder. Kurulumun sade olması, ayrı bir ağ altyapısı gerektirmeden veri almayı mümkün kılar.

Elektronik ve kontrol dersleri veren öğretmenler ile mühendislik öğrencileri için modül öğretici bir malzemedir. Seri haberleşmenin temel kavramları olan veri biti, stop biti, parite ve iletim hızı bu modül üzerinde uygulamalı olarak çalışılabilir.

Hobi olarak elektronikle ilgilenen ve mikrodenetleyici tabanlı düzenekler kuran kullanıcılar da modülden yararlanır. Uzun mesafeli bir bağlantı kurmak, birden fazla düğümü tek hat üzerinde toplamak ya da bir sensör ağını bilgisayardan izlemek isteyen kullanıcılar için uygun bir arayüzdür.

Bilgisayar bakım ve teknik servis alanında çalışan kullanıcılar için modül, seri port gerektiren eski cihazların kurulumunda pratik bir çözümdür. Yazar kasa, barkod terminali, endüstriyel yazıcı ve benzeri donanımların ayar işlemleri bu bağlantı üzerinden yürütülebilir.

Ar-Ge ve ürün geliştirme ekipleri, tasarladıkları kartların seri arayüzünü sınamak için modülü bir referans karşı taraf olarak kullanır. Geliştirme aşamasında hattın iki ucundan birinin bilinen ve kararlı bir cihaz olması, hataların hangi tarafta olduğunu ayırt etmeyi kolaylaştırır.
