433 MHz RF Kablosuz Alıcı Verici Modül Çifti Mikrodenetleyici Uyumlu Kısa Mesafe Kiti

433 MHz ASK OOK modülasyonlu kablosuz alıcı verici modül çifti, kısa mesafe kontrol projeleri için.

Ürün Nedir ve Ne İşe Yarar

433 MHz RF alıcı verici modül çifti, kablo kullanmadan iki nokta arasında basit bir kablosuz kontrol hattı kurmak için kullanılan iki parçalı bir haberleşme çözümüdür. Set, biri veri gönderen (verici), diğeri bu veriyi karşı taraftan alan (alıcı) iki ayrı küçük kart olarak gelir. Verici kart, üzerine uygulanan dijital sinyali 433 MHz taşıyıcı frekansında ASK/OOK modülasyonu ile havaya yayar; alıcı kart ise bu taşıyıcıyı yakalayıp aynı dijital sinyali kendi çıkış ucunda yeniden üretir.

Modülün çalışma mantığı oldukça sadedir. Verici kartın veri ucu mikrodenetleyicinin bir dijital çıkışına bağlanır ve bu uç yazılım tarafından yüksek veya alçak seviyeye getirildikçe verici, karşılık gelen radyo dalgasını anlık olarak yayar ya da keser. Alıcı kart ise sürekli olarak 433 MHz bandını dinler; bir taşıyıcı algıladığında çıkış ucunu yükseltir, algılamadığında alçaltır. Bu sayede iki mikrodenetleyici arasında, aralarında hiçbir kablo olmadan basit bir dijital sinyal aktarımı sağlanmış olur.

Modülasyon tarafında ASK (genlik kaydırmalı anahtarlama) ve OOK (aç/kapa anahtarlama) yöntemleri kullanılır; bu, taşıyıcının yalnızca var ya da yok durumuna göre bilgi taşıması anlamına gelir. Yöntemin basitliği, hem vericinin hem alıcının donanımını küçük ve düşük maliyetli tutar, ancak aynı zamanda gönderilen verinin yazılım tarafında bir kodlama şemasıyla (başlangıç biti, senkronizasyon deseni, hata kontrolü gibi) desteklenmesini gerektirir; aksi halde ortamdaki diğer 433 MHz kaynaklarından gelen gürültü yanlış algılamalara yol açabilir.

Verici kart 3V ile 12V arasında geniş bir besleme aralığında çalışabildiği için hem küçük bir pil hem de kart üzerindeki 5V hattı ile beslenebilir; besleme gerilimi yükseldikçe yayılan sinyalin gücü de artar. Alıcı kart ise sabit 5V besleme ile çalışan, tek çip üzerinde regeneratif (super-regenerative) mimariye sahip bir devre olarak tasarlanmıştır ve düşük akım tüketimiyle sürekli dinleme durumunda kalabilir.

İki kart birbirinden fiziksel olarak tamamen ayrıdır; aralarında kablo veya doğrudan bağlantı yoktur, yalnızca havadan radyo dalgası üzerinden haberleşirler. Bu yapı, kontrol noktası ile kontrol edilen noktanın birbirinden bağımsız yerleştirilebildiği, tek yönlü ve basit kablosuz kontrol senaryoları için uygun bir temel oluşturur.

Sinyal menzili; anten ucunun durumuna, kartların birbirine göre konumuna ve ortamdaki duvar, metal yüzey gibi engellere göre değişkenlik gösterir. Anten ucuna eklenecek düz bir tel parçası, yayılan sinyalin daha düzenli algılanmasına yardımcı olabilir. Aynı 433 MHz bandını kullanan başka cihazların bulunduğu ortamlarda, verici tarafında basit bir kodlama ve doğrulama şeması kullanmak, yanlış tetiklenmelerin önüne geçmek açısından faydalı bir uygulamadır.

Öne Çıkan Özellikler

Modülün öne çıkan özellikleri, verici ve alıcı kartların çalışma prensibi ile besleme ve sinyal parametreleri etrafında toplanır.

433 MHz Çalışma Frekansı: Hem verici hem alıcı kart, kısa mesafeli kişisel telsiz uygulamalarında yaygın olarak kullanılan 433 MHz bandında çalışacak şekilde tasarlanmıştır.

ASK / OOK Modülasyon: Veri, taşıyıcının genliğinin açılıp kapanmasıyla iletilir. Bu yöntem, alıcı ve verici devrelerinin basit ve az bileşenli olmasını sağlar.

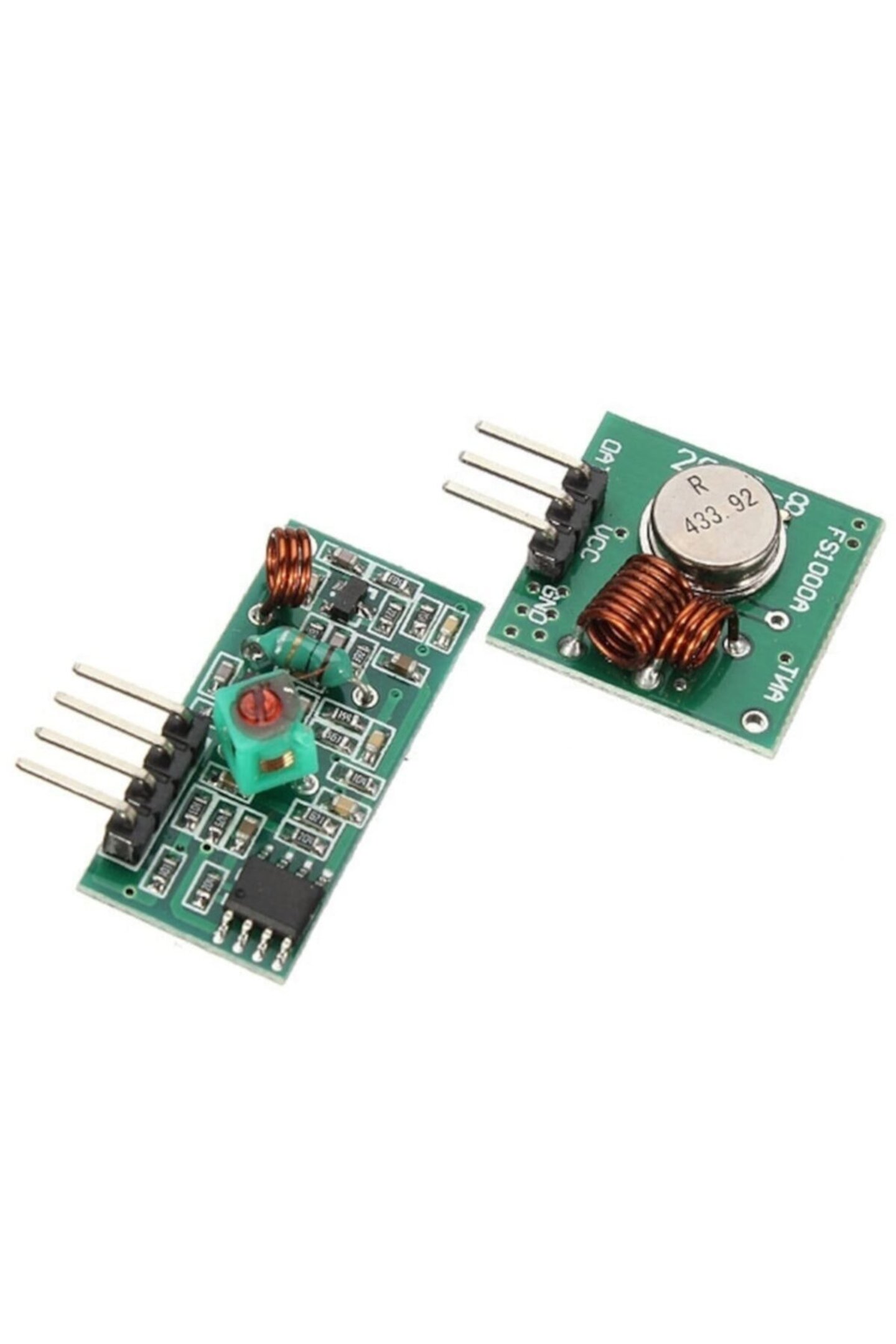

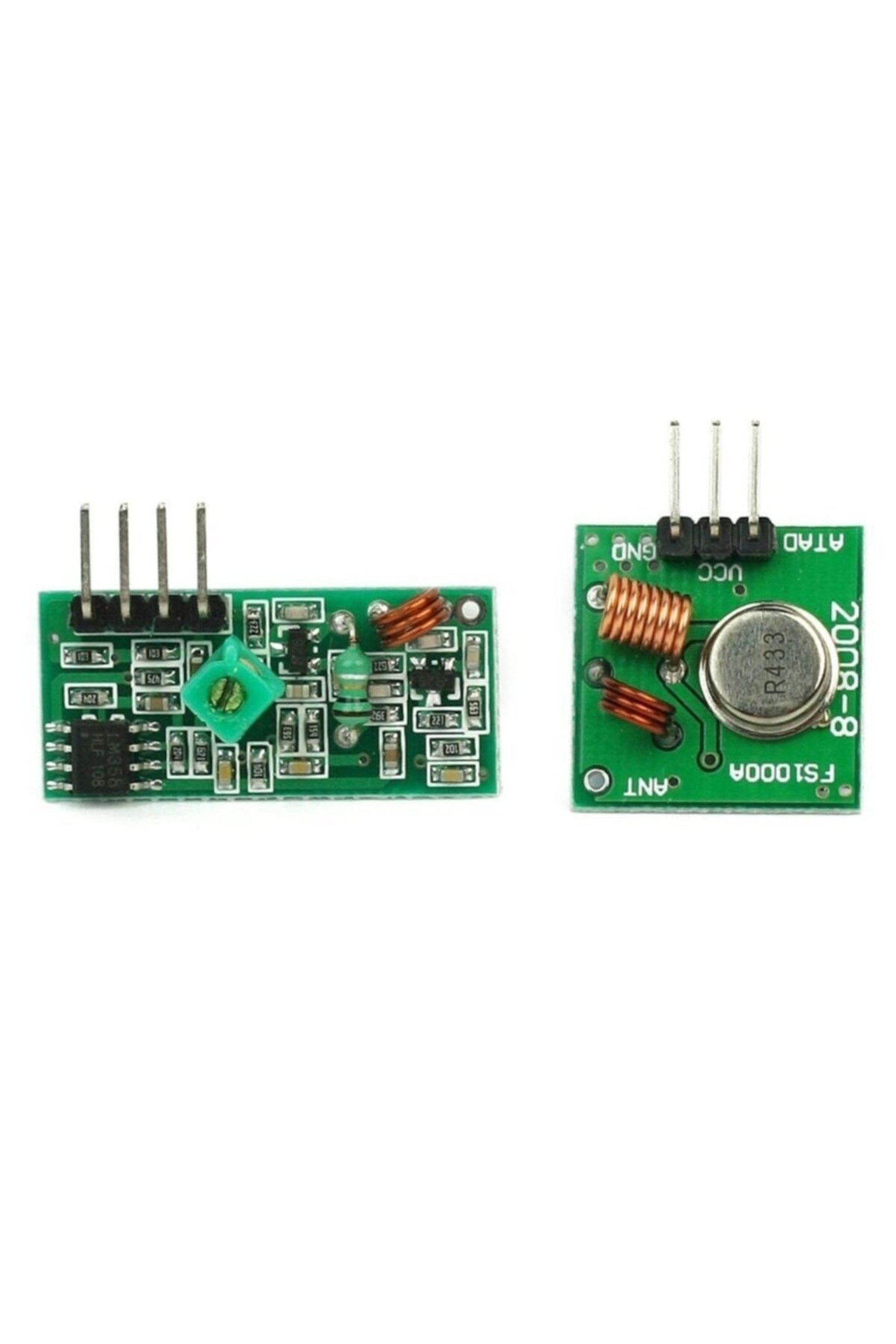

Ayrı Verici ve Alıcı Kart: Set, birbirinden bağımsız çalışan iki ayrı küçük karttan oluşur; verici sinyali yayar, alıcı bu sinyali karşı taraftan yakalar.

Geniş Verici Besleme Aralığı: Verici kart 3V ile 12V arasındaki gerilimlerle beslenebilir. Bu esneklik, pilden veya kart üzerindeki farklı gerilim hatlarından besleme yapmayı kolaylaştırır.

Düşük Verici Akım Tüketimi: Verici, 12V beslemede en fazla 40 mA, 3V beslemede ise yaklaşık 9 mA akım çeker. Düşük tüketim, pil ile çalışan uygulamalarda avantaj sağlar.

25 mW Verici Gücü: Verici kartın yayın gücü 25 mW seviyesindedir. Bu değer, kısa mesafeli iç mekan kontrol uygulamaları için yeterli bir seviye olarak tasarlanmıştır.

10 kbps Veri Hızı: Verici taraf, saniyede 10 kilobit hızında veri aktarımını destekler. Basit açma kapama komutları ve kısa veri paketleri için yeterli bir hızdır.

5V Alıcı Beslemesi: Alıcı kart 5.0V ±0.5V aralığındaki sabit bir gerilimle çalışır. Bu değer, çoğu mikrodenetleyici kartının 5V çıkışıyla doğrudan uyumludur.

Düşük Alıcı Akım Tüketimi: Alıcı kart, sürekli dinleme durumunda yaklaşık 5.5 mA akım çeker. Düşük tüketim, alıcının uzun süre açık bırakılabilmesini kolaylaştırır.

Tek Çip Regeneratif Alıcı Mimarisi: Alıcı kart, tek bir entegre üzerinde regeneratif (super-regenerative) alıcı mimarisini kullanır. Bu yapı, az bileşenle 433 MHz sinyalinin algılanmasını sağlar.

Dijital Uç Üzerinden Basit Arayüz: Hem verici hem alıcı, mikrodenetleyici tarafında karmaşık bir haberleşme hattı gerektirmeden, tek bir dijital uç üzerinden veri alışverişi yapacak şekilde tasarlanmıştır.

Mikrodenetleyici Kartlarla Uyumlu Kullanım: Modül çifti, dijital giriş çıkış uçlarına sahip Arduino ve PIC tabanlı kartlar gibi yaygın mikrodenetleyici platformlarıyla birlikte kullanılabilecek şekilde tasarlanmıştır.

Tek Yönlü Basit Haberleşme: Sistem, vericiden alıcıya tek yönlü sinyal aktarımı esasına dayanır. Bu sadelik, karmaşık bir protokol yığını kurmadan hızlı bir kontrol hattı oluşturmayı kolaylaştırır.

Kompakt Kart Yapısı: Hem verici hem alıcı kart küçük boyutlu olacak şekilde tasarlanmıştır; bu sayede dar muhafazalar içine veya bir devre kartının kenarına kolayca yerleştirilebilir.

Anten Ucu Bağlantısı: Kartlar üzerinde anten teli eklenebilecek bir uç bulunur. Bu uca eklenen düz bir tel parçası, sinyalin daha düzenli algılanmasına katkı sağlayabilir.

Yazılımsal Kodlama ile Kullanıma Açık Yapı: Ham ASK/OOK sinyali üzerine kurulacak basit bir kodlama ve doğrulama şeması, ortam kaynaklı parazitlere karşı güvenilirliği artırmak için yazılım tarafında uygulanabilir.

Aynı Bantta Çoklu Kullanım Esnekliği: Birden fazla verici alıcı çifti, farklı kodlama desenleri kullanılarak aynı ortamda birbirinden ayırt edilecek şekilde çalıştırılabilir.

Kullanım Alanları

433 MHz alıcı verici modül çifti, kablosuz kontrol projelerinde en sık başvurulan basit çözümlerden biridir. Bir düğmeye basıldığında karşı taraftaki bir röleyi veya çıkışı tetiklemek istendiğinde, verici kart düğmeye bağlanır, alıcı kart ise kontrol edilecek devrenin yanına yerleştirilir; iki nokta arasında kablo çekmeye gerek kalmaz.

Ev otomasyonu denemelerinde modül, bir odadaki anahtar veya sensör okumasının başka bir odadaki karta iletilmesi için kullanılabilir. Örneğin bir kapı sensöründen alınan açık/kapalı bilgisi, verici üzerinden gönderilip merkezi bir kartta alıcı ile okunabilir; bu sayede kablo döşemeden basit bir bildirim hattı kurulmuş olur.

Uzaktan kumandalı küçük araç ve robot projelerinde modül çifti, hareket komutlarının kablosuz olarak iletilmesinde kullanılır. Verici kart bir el kumandası devresine, alıcı kart ise aracın üzerindeki motor sürücü devresine bağlanarak ileri, geri veya dur gibi basit komutlar iletilebilir.

Güvenlik ve alarm amaçlı hobi projelerinde modül, bir hareket sensörü veya kapı/pencere kontağının durumunu uzaktaki bir bildirim birimine aktarmak için tercih edilir. Sinyal tek yönlü olduğundan, sensör tarafında düşük güç tüketimiyle uzun süre çalışacak basit bir verici devresi kurulabilir.

Elektronik eğitimlerinde ve kodlama kulüplerinde modül, kablosuz haberleşmenin temel mantığını uygulamalı olarak göstermek için kullanılır. Öğrenciler, bir vericinin gönderdiği basit bir komutun alıcı tarafında nasıl okunduğunu gözlemleyerek radyo frekansı ile çalışan sistemlerin temel ilkelerini kavrar.

Maker ve hobi elektroniği projelerinde modül çifti, iki bağımsız devre arasında basit durum bilgisi veya tetikleme sinyali taşımak için genel amaçlı bir kablosuz köprü olarak değerlendirilir; masaüstü bir denetim panelinden uzaktaki bir gösterge veya aktüatöre komut göndermek bu kullanımlardan biridir.

Bahçe sulama, sera havalandırma veya benzeri açık alan düzeneklerinde, kontrol noktası ile vana veya fan gibi bir aktüatörün birbirinden uzakta olduğu durumlarda modül çifti kablo çekmeden basit bir tetikleme hattı kurmak için tercih edilebilir. Verici taraf bir zamanlayıcı veya sensör devresine, alıcı taraf ise aktüatörü süren devreye bağlanarak kısa mesafeli bir kontrol bağlantısı oluşturulur.

Avantajlar ve Faydalar

Modülün en belirgin faydası, iki nokta arasında fiziksel kablo çekme zorunluluğunu ortadan kaldırmasıdır. Özellikle kontrol noktası ile kontrol edilecek düzeneğin birbirinden uzakta veya hareketli olduğu projelerde, kablo yerine küçük bir verici ve alıcı çifti kullanmak kurulumu basitleştirir.

İkinci fayda, düşük güç tüketimidir. Hem verici hem alıcı kart düşük akımla çalıştığından, pil ile beslenen taşınabilir uygulamalarda enerji tüketimi sınırlı kalır. Verici tarafın 3V ile 12V arasında geniş bir gerilim aralığını desteklemesi, farklı pil tiplerinin doğrudan kullanılabilmesine imkan tanır.

Üçüncü fayda, protokolün basitliğinden gelir. ASK/OOK modülasyonu ve tek yönlü veri akışı, karmaşık bir haberleşme yığını kurmadan hızlıca çalışan bir kablosuz bağlantı elde etmeyi mümkün kılar. Bu sadelik, hem yeni başlayanlar hem de hızlı prototip geliştirmek isteyen deneyimli kullanıcılar için zaman kazandırır.

Dördüncü fayda, dijital uç üzerinden doğrudan bağlantı kurulabilmesidir. Modül çifti, mikrodenetleyici kartların standart dijital giriş çıkış uçlarıyla doğrudan çalışacak şekilde tasarlandığından, ek bir arayüz kartına veya dönüştürücüye ihtiyaç duyulmaz.

Beşinci fayda, esnek yerleşim imkanıdır. Verici ve alıcı kartlar birbirinden bağımsız olduğu için, her biri projenin ihtiyacına göre farklı bir noktaya, farklı bir muhafazaya veya farklı bir güç kaynağına bağlanacak şekilde yerleştirilebilir.

Altıncı fayda, öğrenmeye açık bir yapı sunmasıdır. Modülasyon, taşıyıcı frekans ve dijital sinyal aktarımı gibi kavramlar, bu modül üzerinde uygulamalı olarak gözlemlenebilir; bu da radyo frekansı tabanlı sistemlerin temel mantığını öğrenmek isteyenler için pratik bir başlangıç noktası oluşturur.

Yedinci fayda, verici ve alıcının birbirinden bağımsız çalışmasından kaynaklanan esnek güç yönetimidir. Alıcı taraf sabit bir noktada sürekli beslenirken, verici taraf yalnızca komut gönderileceği anda aktif hale getirilecek şekilde tasarlanabilir; bu da özellikle pil ile çalışan verici devrelerde toplam tüketimi azaltmaya yardımcı olur.

Kimler İçin Uygundur

Elektroniğe yeni başlayan ve ilk kablosuz devresini kurmak isteyen kullanıcılar için modül çifti, az sayıda bağlantı ile çalışan basit bir başlangıç noktasıdır. Verici ve alıcının ayrı ayrı görev yapması, kablosuz haberleşmenin iki ucunu ayrı ayrı gözlemleyerek öğrenmeyi kolaylaştırır.

Kodlama kulüplerine katılan öğrenciler ve proje ödevi hazırlayan gençler, uzaktan tetiklenen bir devre veya basit bir uzaktan kumanda uygulaması kurarken bu modül çiftini tercih edebilir. Sonucun anlık olarak gözlemlenebilmesi, sunum sırasında projeyi anlatmayı kolaylaştırır.

Maker ve hobi elektroniğiyle ilgilenen kullanıcılar, ev içi küçük otomasyon denemelerinde, uzaktan tetiklenen aydınlatma veya basit bildirim sistemlerinde modülü değerlendirebilir. İki kartın bağımsız yerleştirilebilmesi, farklı senaryolara kolayca uyarlanmasını sağlar.

Mühendislik öğrencileri ve teknik kullanıcılar, radyo frekansı tabanlı basit bir haberleşme hattını uygulamalı olarak incelemek istediğinde modül çiftini bir referans devre olarak kullanabilir. Modülasyon ve sinyal algılama gibi kavramlar bu kart üzerinde doğrudan gözlemlenebilir.

Küçük ölçekli güvenlik ve bildirim projeleri geliştiren hobi kullanıcıları, bir sensörün durumunu uzaktaki bir noktaya iletmek için modülü tercih edebilir. Tek yönlü ve basit yapısı, bu tür sınırlı kapsamlı projelerde yeterli bir çözüm sunar.

Uzaktan kumandalı araç, basit robot veya benzeri hareketli düzenekler üzerinde çalışan hobi kullanıcıları için modül çifti, komutların kablosuz iletilmesi amacıyla doğrudan kullanılabilecek bir bileşendir.

Elektronik atölyesi veya laboratuvar ortamı işletenler için modül çifti, farklı katılımcıların ortak kullanabileceği, kolay temin edilen ve tekrar kullanılabilir bir kablosuz haberleşme örneği sunar. Aynı çiftin farklı projelerde yeniden değerlendirilebilmesi, atölye envanterini sade tutmaya yardımcı olur.

Paket İçeriği

1 adet verici modül

1 adet alıcı modül

Teknik Özellikler

Ürün Tipi: 433 MHz kablosuz alıcı verici modül çifti

Modülasyon Tipi: ASK / OOK

Çalışma Frekansı: 433 MHz

Verici Çalışma Voltajı: 3V - 12V DC

Verici Çalışma Akımı: Maks. 40 mA (12V) / Min. 9 mA (3V)

Verici Gücü: 25 mW

Verici Veri Hızı: 10 kbps

Alıcı Çalışma Voltajı: 5.0V DC, ±0.5V

Alıcı Çalışma Akımı: Yaklaşık 5.5 mA (5.0V DC)

Alıcı Devre Yapısı: Tek çip regeneratif (super-regenerative) alıcı

Uyumlu Kart Örnekleri: Arduino ve PIC tabanlı mikrodenetleyici kartlar

Menşei: Çin
